介绍

网络协议分析

Wireshark 是一款功能强大的网络协议分析工具，它能够捕获并显示网络接口上传输的数据包。对于新手来说，学习使用 Wireshark 是理解网络通信原理的重要途径。通过抓包分析，新手可以直观地看到数据包的头部信息、负载内容以及各种网络协议的细节，从而加深对网络协议的理解。例如，通过分析 HTTP 数据包，新手可以了解网页请求和响应的结构，学习 TCP/IP 协议栈的工作原理等。

图文教程学习

图文教程是一种非常适合新手的学习方式，它通过清晰的步骤说明和直观的截图，帮助用户逐步掌握 Wireshark 的使用方法。与纯文字教程相比，图文教程更加生动形象，能够降低学习难度，提高学习效率。例如，在安装 Wireshark 的过程中，图文教程会详细展示每一步的操作步骤和界面截图，让用户能够轻松跟随教程完成安装。此外，图文教程还会提供大量的实际案例，帮助用户将理论知识应用到实践中。

实际应用场景

掌握 Wireshark 的实际应用场景对于新手来说至关重要。通过在实际网络环境中进行抓包分析，新手可以将所学知识应用到实际问题中，提升解决问题的能力。例如，在调试网络故障时，通过抓包分析可以快速定位问题所在，从而提高工作效率。此外，Wireshark 还可以用于网络安全分析、网络性能优化等场景，通过实际操作，新手可以更加深入地理解网络通信的原理和技巧。

流程

Wireshark作为一款广受欢迎且功能强大的网络数据包分析工具，能够有效地捕获并展示各种网络数据包的详尽信息。要想熟练运用Wireshark，使用者必须具备对网络协议的深入理解，否则很难解读其捕获到的网络数据包内容。
为了安全考虑，wireshark只能查看封包，而不能修改封包的内容，或者发送封包。

Wireshark具备捕获HTTP和HTTPS流量的能力，然而，它无法对HTTPS数据进行解密，因此，在分析HTTPS内容时，Wireshark会显示出加密后的数据，难以理解其实际内容。综上所述，在处理HTTP和HTTPS流量时，Fiddler是更为合适的选择。 其他协议比如TCP,UDP 就用wireshark.

wireshark 开始抓包

开始界面

wireshark是捕获机器上的某一块网卡的网络包，当你的机器上有多块网卡的时候，你需要选择一个网卡。

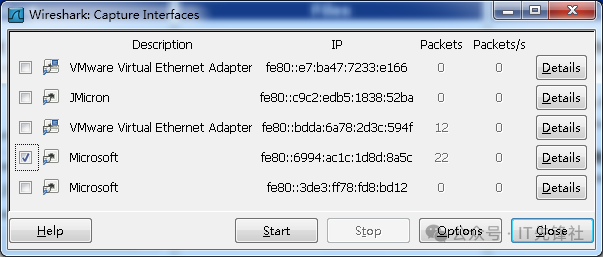

点击Caputre->Interfaces.. 出现下面对话框，选择正确的网卡。然后点击"Start"按钮, 开始抓包

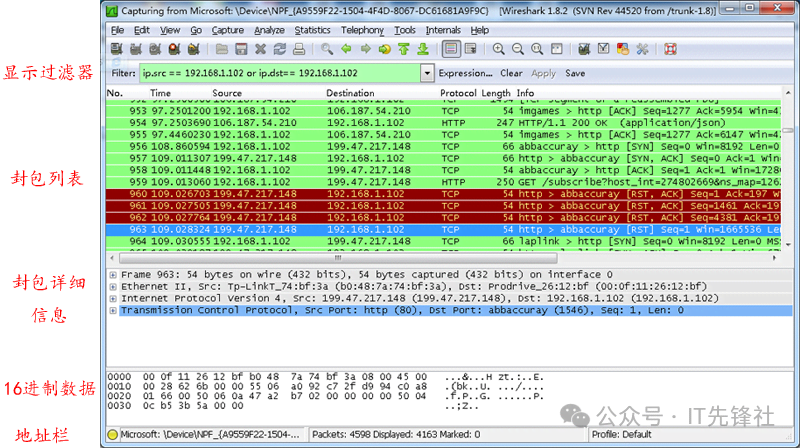

Wireshark 窗口介绍

WireShark 主要分为这几个界面

1. Display Filter(显示过滤器)，  用于过滤

2. Packet List Pane(封包列表)， 展示捕获的数据包，包含源地址和目标地址，以及端口号。不同颜色代表不同的网络协议或状态。

3. Packet Details Pane(封包详细信息), 显示封包中的字段

4. Dissector Pane(16进制数据)

5. Miscellanous(地址栏，杂项)

合理运用过滤器功能至关重要，对于刚开始接触Wireshark的用户来说，如果没有使用过滤器，他们通常会被海量的冗余数据所淹没，在成千上万条记录信息中，极难定位到目标内容，这种情况很容易让人感到迷茫和困惑。

过滤器会帮助我们在大量的数据中迅速找到我们需要的信息。

过滤器有两种，

一种是显示过滤器，就是主界面上那个，用来在捕获的记录中找到所需要的记录

其中一种过滤器类型是捕获过滤器，它用于筛选捕获的数据包，目的是防止记录过多的信息。这个过滤器可以在设置菜单中的“捕获” -> “捕获过滤器”部分进行配置。

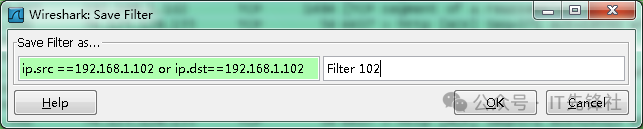

保存过滤

在Filter栏上，填好Filter的表达式后，点击Save按钮， 取个名字。比如"Filter 102",

Filter栏上就多了个"Filter 102" 的按钮。

过滤表达式的规则

表达式规则

 1. 协议过滤

以TCP为例，仅呈现TCP协议的相关信息。

2. IP 过滤

比如 ip.src ==192.168.1.102 源地址信息显示为192.168.1.102。

ip.dst==192.168.1.102, 目标地址是192.168.1.102。

3. 端口过滤

tcp.port ==80,  端口为80的

tcp.srcport == 80,  仅列出那些配置为使用TCP协议且端口号为80的。

4. Http模式过滤

http.request.method=="GET",   仅展示HTTP GET方法的内容。

5. 逻辑运算符为 AND/ OR

常用的过滤表达式

过滤表达式	用途
http	只查看HTTP协议的记录
ip.src ==192.168.1.102 or ip.dst==192.168.1.102	源地址或者目标地址是192.168.1.102
snmp && udp.dstport == 162	抓取SNMP Trap包

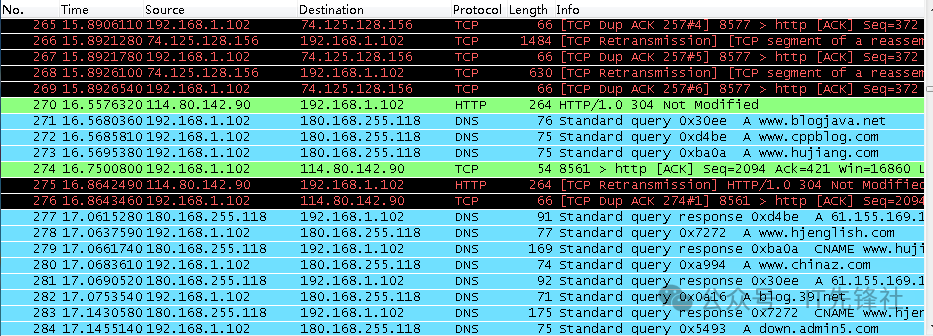

 封包列表(Packet List Pane)

 在封包列表的面板中，详细展示了编号、时间戳、源地址、目标地址、协议类型、数据长度以及具体的封包内容。值得注意的是，不同的协议类型在显示时采用了不同的颜色进行区分，以便用户能够更直观地区分和管理。

你也可以修改这些显示颜色的规则，  View ->Coloring Rules.

封包详细信息 (Packet Details Pane)

这个面板是我们的核心部分，它负责展示协议中包含的所有字段信息。

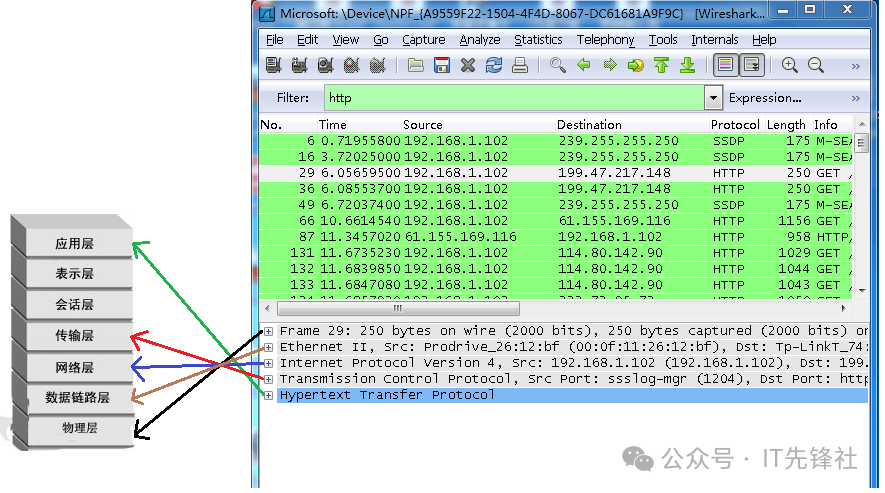

各行信息分别为

Frame:   物理层的数据帧概况

Ethernet II: 数据链路层以太网帧头部信息

Internet Protocol Version 4: 互联网层IP数据包头部信息

Transmission Control Protocol:  传输层T中的数据段头部信息，具体指的是TCP协议的数据段头部内容。

Hypertext Transfer Protocol:  应用层的信息，此处是HTTP协议

TCP包的具体内容

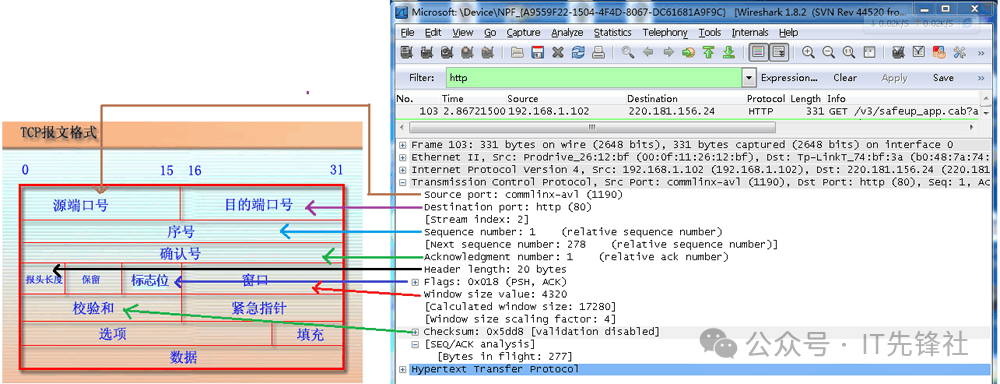

 通过下图，我们可以清晰地观察到wireshark捕获到的TCP包所包含的各个字段信息。

通过以上内容，我对Wireshark已经建立了基础的认识，接下来我们将分析一个关于TCP三次握手的实际案例。

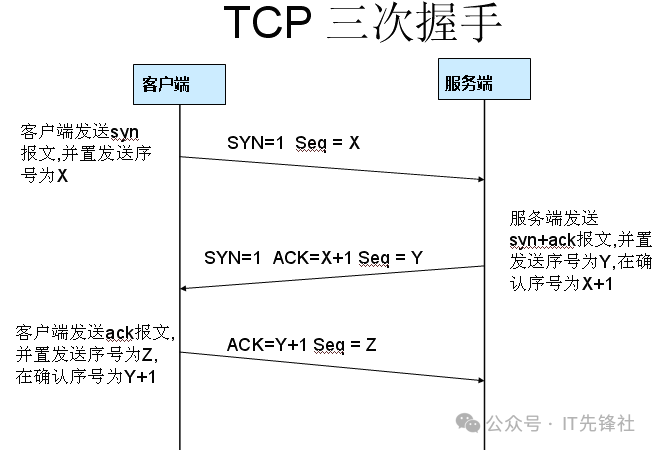

 三次握手过程为

这图我都看过很多遍了， 这次我们用wireshark实际分析下三次握手的过程。

打开wireshark, 打开浏览器输入 http://www.cr173.com

在wireshark中输入http过滤， 然后选中GET /tankxiao HTTP/1.1的那条记录，右键然后点击"Follow TCP Stream",

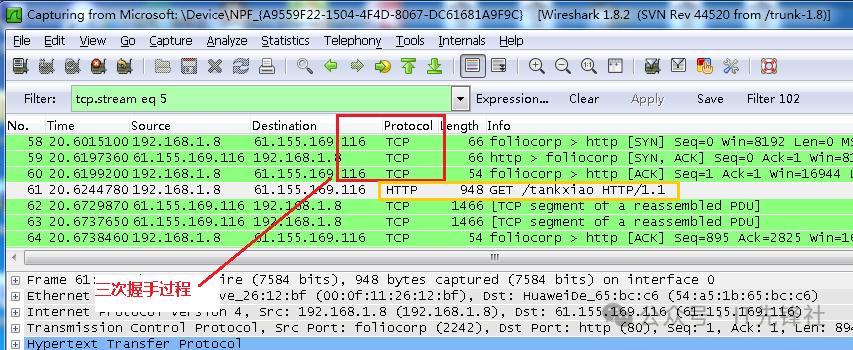

这样做的目的是为了获取与浏览器打开网站相关的数据包，从而得到如下图的展示。

图中可以看到wireshark截获到了三次握手的三个数据包。第四个包才是HTTP的， 这说明HTTP的确是使用TCP建立连接的。

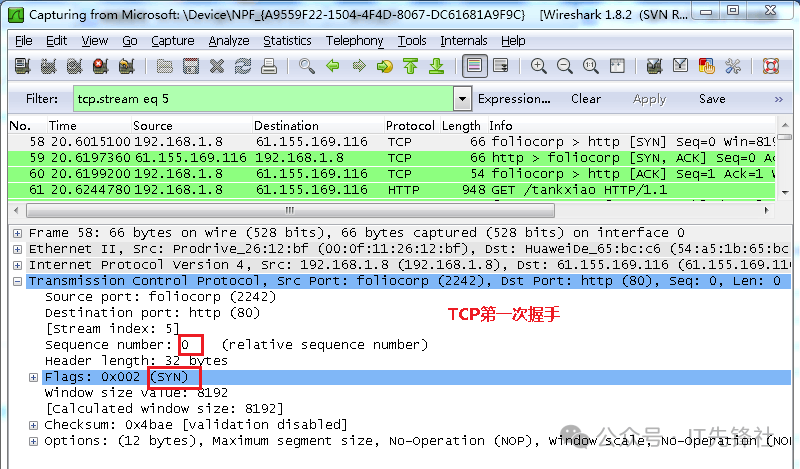

第一次握手数据包

客户端发起一个TCP连接请求时，会发送一个SYN标志位被置位的TCP段，该段的序列号字段值为0，用以表明客户端希望与服务器端建立连接。具体过程如下图所示。

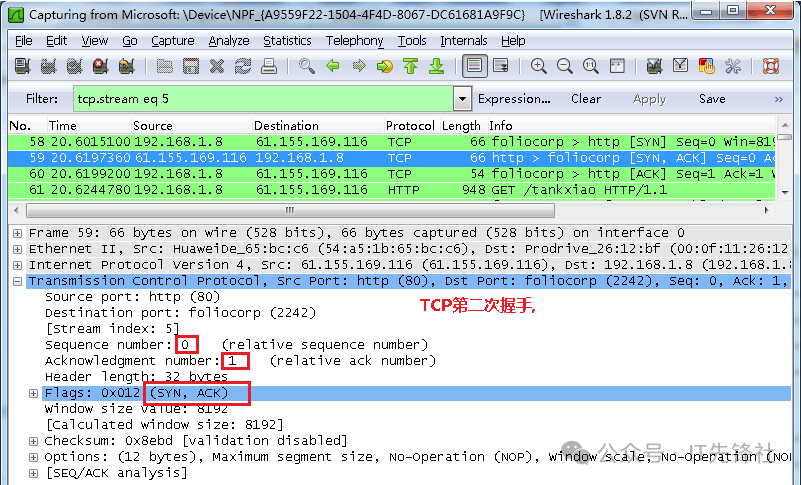

第二次握手的数据包

服务器发回确认包, 标志位为 SYN,ACK. 将确认序号(Acknowledgement Number)设置为客户的I S N加1以.即0+1=1, 如下图

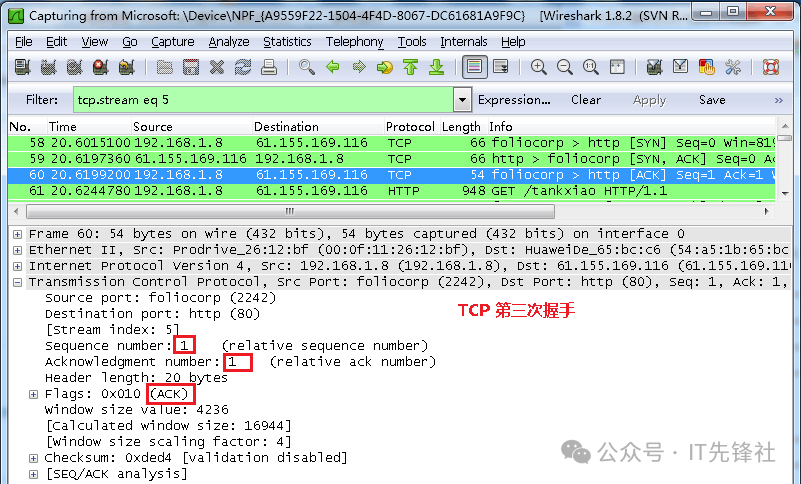

第三次握手的数据包

客户端在此次通信中会再次发送一个确认包（ACK），其中SYN标志位被设置为0，表示不再需要建立连接的同步信号，而ACK标志位被设置为1，确认之前接收到的数据包。同时，客户端会将服务器发来的ACK数据包中的序号字段加1，并将这个新的序号放入确认字段中，回发给服务器。此外，在数据段中，客户端会写入ISN（初始化序列号）加1的值，以此来确认连接的继续进行。具体操作方式如下图所示：

 就这样通过了TCP三次握手，建立了连接
