介绍

关键点1：抓包技术

Wireshark是一款强大的网络协议分析工具，通过抓包技术，可以捕获网络接口上的数据包，并详细解析数据包的内容。这对于网络故障排查、性能分析和安全检测至关重要。使用Wireshark，用户可以直观地看到数据包的源地址、目的地址、协议类型以及数据内容，从而快速定位问题所在。无论是简单的网络连接问题还是复杂的安全漏洞，抓包技术都能提供关键信息，帮助用户高效地解决网络问题。

关键点2：网络协议解析

Wireshark支持多种网络协议的解析，包括TCP、UDP、HTTP、FTP等常见协议，以及一些较专业的协议如IPSec、SSL/TLS等。通过详细的协议解析，用户可以深入了解网络通信的细节，查看数据包的各个字段信息。这种解析能力不仅有助于故障排查，还能帮助用户学习网络协议的工作原理。Wireshark的图形化界面使得协议解析过程更加直观，即使是网络新手也能快速上手，从而提升工作效率。

关键点3：排错工具

Wireshark不仅仅是一个抓包工具，它还提供了丰富的排错功能。例如，用户可以通过过滤功能快速筛选出感兴趣的数据包，使用统计功能分析网络流量，甚至利用颜色编码直观地识别问题数据包。这些功能使得Wireshark成为网络排错的得力助手。无论是日常的网络维护还是紧急的故障处理，Wireshark都能帮助用户快速定位问题，并提供解决方案。通过熟练使用Wireshark，网络管理员可以显著提升工作效率，确保网络的稳定运行。

流程

一、wireshark是什么？

Wireshark作为一款广受欢迎的网络封包分析工具，其别名为小鲨鱼，凭借其卓越的功能表现而备受青睐。该软件能够有效地捕获各类网络封包，并且可以详细地展示这些封包所包含的信息内容。

Wireshark是一款具有开源特性的网络分析软件，用户可以放心地在其上进行网络数据包的捕获与分析工作。该软件具有良好的跨平台支持性，既可以在Windows操作系统上运行，也能够在Mac OS系统上流畅运行。与Wireshark相对应的，在Linux操作系统下，我们通常使用的是tcpdump这一抓包工具。值得注意的是，为了能够有效地使用Wireshark并理解其捕获到的网络数据包内容，使用者必须具备对网络协议的深入了解，否则可能会难以正确解读和分析软件所提供的信息。

二、Wireshark常用应用场景

1. 网络管理员会使用wireshark来检查网络问题

2. 软件测试工程师使用wireshark抓包，来分析自己测试的软件

3. 从事socket编程的工程师会用wireshark来调试

4. 运维人员用于日常工作，应急响应等等

总之跟网络相关的东西，都可能会用到wireshark

三、Wireshark抓包原理

Wireshark使用WinPCAP作为接口，直接与网卡进行数据报文交换。

Wireshark使用的环境大致分为两种，一种是电脑直连网络的单机环境，另外一种就是应用比较多的网络环境，即连接交换机的情况。

「单机情况」下，Wireshark直接抓取本机网卡的网络流量；

「交换机情况」下，Wireshark通过端口镜像、ARP欺骗等方式获取局域网中的网络流量。

端口镜像：利用交换机的接口，将局域网的网络流量转发到指定电脑的网卡上。

ARP欺骗攻击：在交换机依据MAC地址进行数据转发的工作机制下，攻击者通过伪装成其他网络终端的MAC地址，从而截取并获取局域网内的网络数据流量。

四、Wireshark软件安装

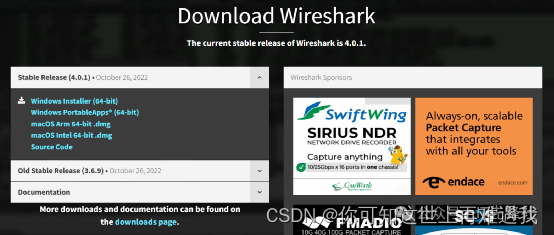

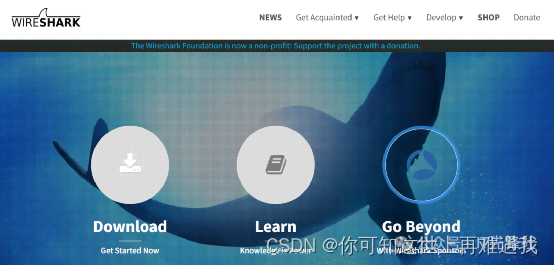

软件下载路径：

https://www.wireshark.org/

按照系统版本选择下载，下载完成后，按照软件提示一路Next安装。

五、Wireshark抓包示例

先介绍一个使用wireshark工具抓取ping命令操作的示例，可以上手操作感受一下抓包的具体过程。

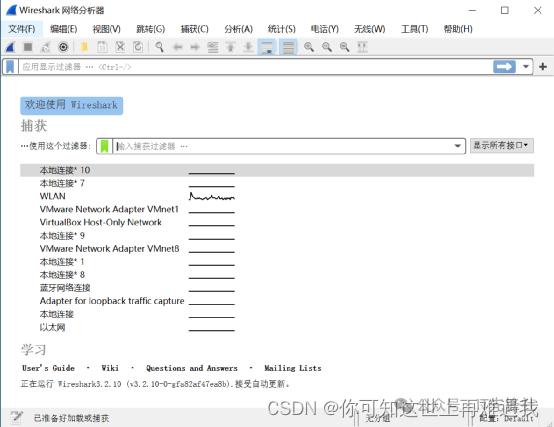

1、打开wireshark，主界面如下：

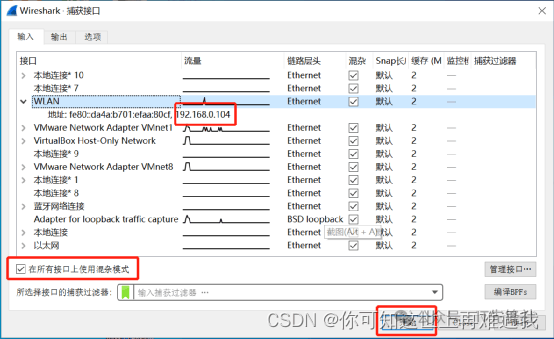

2、选择菜单栏上 捕获 -> 选项，勾选WLAN网卡。这里需要根据各自电脑网卡使用情况选择，简单的办法可以看使用的IP对应的网卡。点击Start，启动抓包。

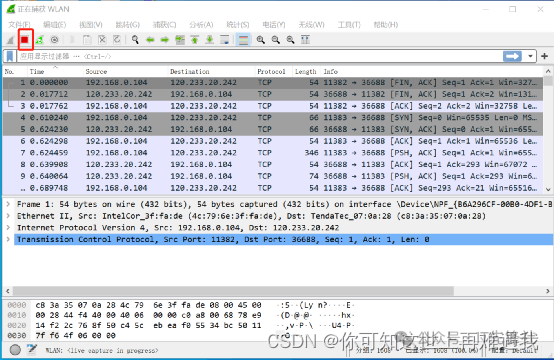

3、Wireshark程序被成功启动，并且当前正运行在数据包捕获模式。

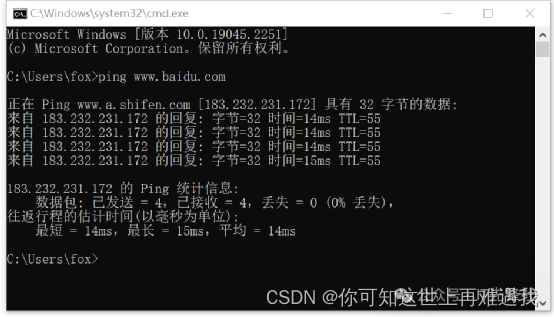

4、执行需要抓包的操作，如在cmd窗口下执行ping www.baidu.com。

5、操作完成后相关数据包就抓取到了，可以点击 停止捕获分组 按钮。

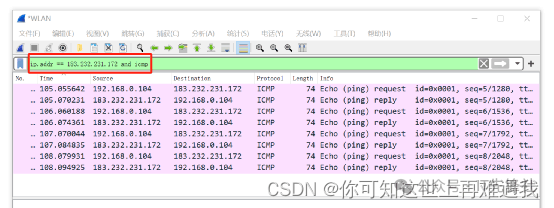

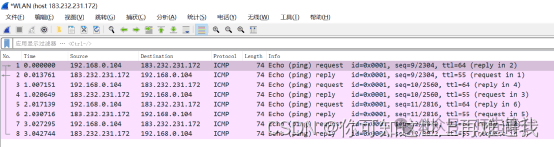

6、为避免其他无用的数据包影响分析，可以通过在过滤栏设置过滤条件进行数据包列表过滤，获取结果如下。说明：ip.addr == 183.232.231.172 and icmp 表示只显示ICPM协议且主机IP为183.232.231.172的数据包。说明：协议名称icmp要小写。

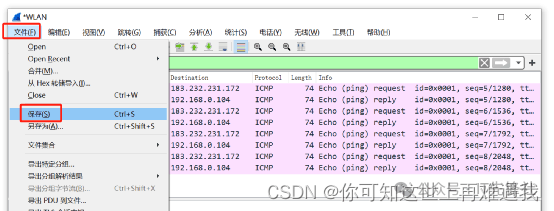

7、Wireshark抓包操作完成后，需要将本次捕获的数据或分析结果妥善保存，这一步骤十分关键。接下来，我们将详细探讨wireshark中显示过滤条件的设置方法、抓包过滤条件的应用技巧，以及如何深入查看数据包内的详细内容，这些内容将在后续章节中进行详细介绍。

六、Wireshakr抓包界面介绍

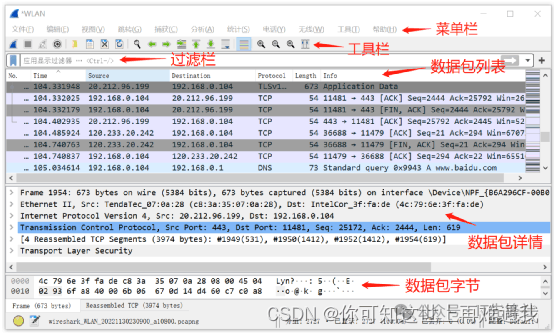

Wireshark 的主界面包含6个部分：

菜单栏：用于调试、配置

工具栏：常用功能的快捷方式

过滤栏：指定过滤条件，过滤数据包

数据包列表：核心区域，每一行就是一个数据包

数据包详情：数据包的详细数据

数据包字节：数据包所承载的字节序列，采用二进制格式表示。

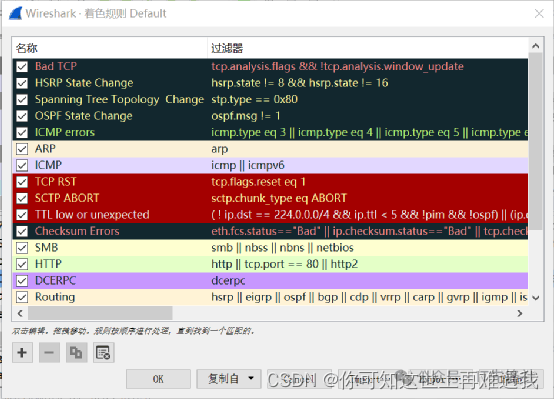

说明：数据包列表区中不同的协议使用了不同的颜色区分。协议颜色标识定位在菜单栏 视图 --> 着色规则。如下所示

WireShark 主要分为这几个界面

1. Display Filter(显示过滤器)

用于设置过滤条件进行数据包列表过滤。菜单路径：分析 --> Display Filters。

2. Packet List Pane(数据包列表)

显示捕获到的数据包，每个数据包包含编号，时间戳，源地址，目标地址，协议，长度，以及数据包信息。不同协议的数据包使用了不同的颜色区分显示。

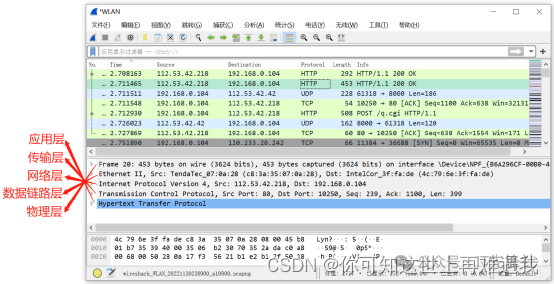

3. Packet Details Pane(数据包详细信息)

在众多数据包中挑选出特定的数据包后，该数据包的详尽信息将在数据包详细信息区域全面展示。数据包详细信息面板扮演着核心角色，它使得用户得以审视协议中每一个具体字段的详细内容。此面板中列出的各项信息具体包括：

（1）Frame:   物理层的数据帧概况

（2）Ethernet II: 数据链路层以太网帧头部信息

（3）Internet Protocol Version 4: 互联网层IP包头部信息

（4）Transmission Control Protocol:  传输层T的数据段头部信息，此处是TCP

（5）Hypertext Transfer Protocol:  应用层的信息，此处是HTTP协议

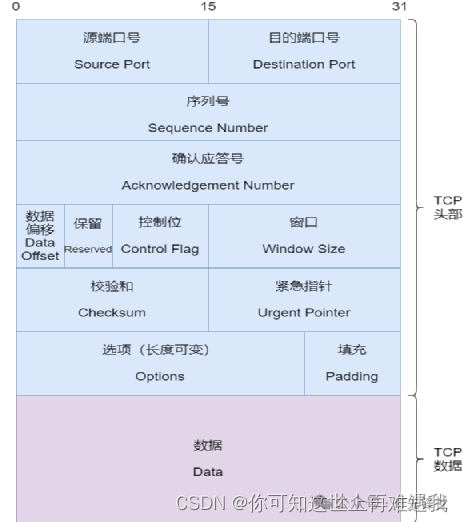

TCP包的具体内容

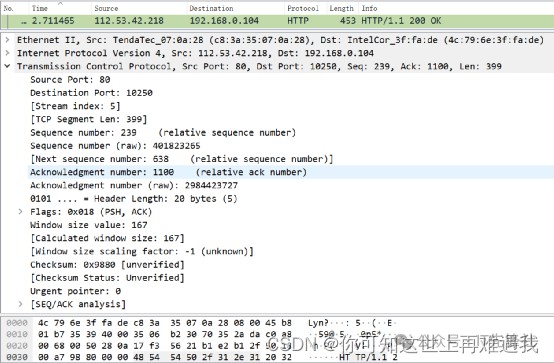

从下图可以看到wireshark捕获到的TCP包中的每个字段。

4. Dissector Pane(数据包字节区)

报文原始内容。

七、Wireshark过滤器设置

对于刚开始接触Wireshark的用户来说，捕获到的数据包列表往往非常庞大且包含大量无关信息，这使得从众多数据包中定位目标数据变得十分困难。幸运的是，Wireshark内置了两种类型的过滤器功能，掌握并熟练运用这两种过滤器，能够显著提高我们在海量数据包中快速检索并提取关键信息的能力。

1.抓包过滤器

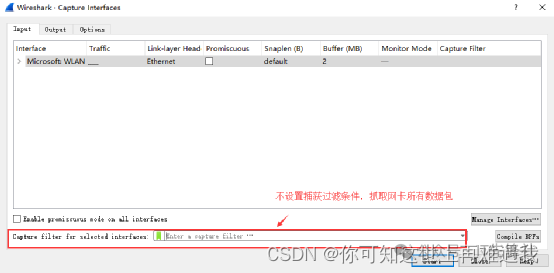

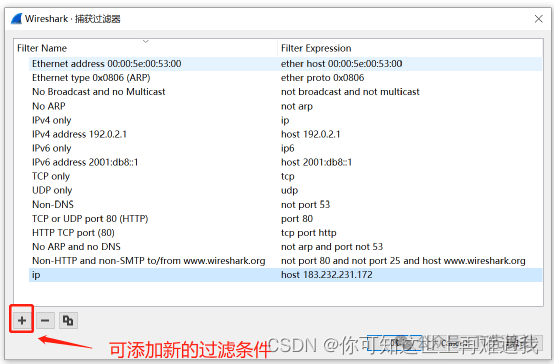

捕获过滤器的菜单栏路径为 捕获 --> 捕获过滤器。用于在抓取数据包前设置。

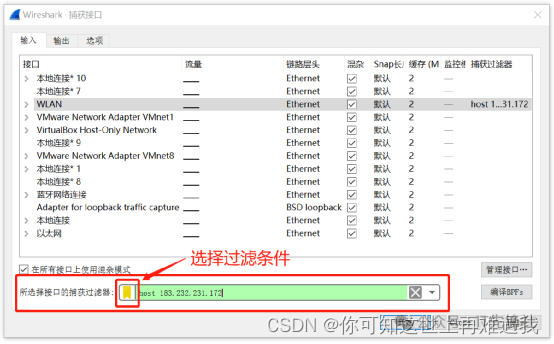

如何使用呢？设置如下。

ip host 183.232.231.172表示只捕获主机IP为183.232.231.172的数据包。获取结果如下：

2. 显示过滤器

显示过滤器是用于在抓取数据包后设置过滤条件进行过滤数据包。

在大多数情况下，当捕获的数据包数量庞大，或者由于设定的捕获条件过于宽泛而收集了过多不必要的数据时，我们会采用应用显式过滤器的方法来对捕获到的数据包进行筛选，目的是为了能够更加高效和精准地进行分析工作。

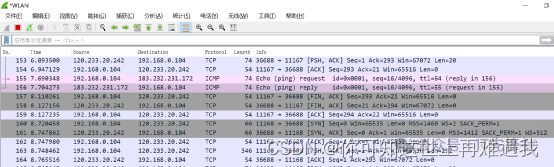

执行ping www.baidu.com获取的数据包列表如下

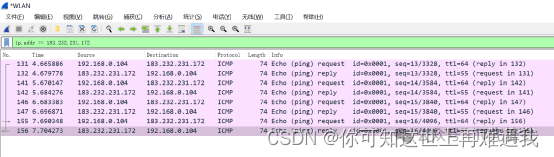

观察上述获取的数据包列表，含有大量的无效数据。这时可以通过设置显示器过滤条件进行提取分析信息。ip.addr == 183.232.231.172，并进行过滤。

上述介绍了抓包过滤器和显示过滤器的基本使用方法。在组网不复杂或者流量不大情况下，使用显示器过滤器进行抓包后处理就可以满足我们使用。下面介绍一下两者间的语法以及它们的区别。

八、wireshark过滤器表达式的规则

1. 抓包过滤器语法和实例

在数据包捕获过程中，过滤器类型Type包括主机(host)、网络(net)和端口(port)三种分类方式，同时需要设定数据包传输的方向Dir为源(src)或目的(dst)端口，并且明确数据包所采用的协议Proto，例如以太网(ether)、互联网协议(ip)、传输控制协议(tcp)、用户数据报协议(udp)、超文本传输协议(http)、因特网控制消息协议 icmp 以及文件传输协议 ftp 等多种类型。此外，还应当合理运用逻辑运算符，包括逻辑与运算符（&&）、逻辑或运算符（||）以及逻辑非运算符（!）来构建复杂的过滤条件，从而精确筛选出满足特定需求的数据包。

（1）协议过滤

比较简单，直接在抓包过滤框中直接输入协议名即可。

tcp，只显示TCP协议的数据包列表

http，只查看HTTP协议的数据包列表

icmp，只显示ICMP协议的数据包列表

（2）IP过滤

host 192.168.1.104

src host 192.168.1.104

dst host 192.168.1.104

（3）端口过滤

port 80

src port 80

dst port 80

（4）逻辑运算符&&与、|| 或、！非

src host 192.168.1.104 &&dst port 80 抓取主机地址为192.168.1.80、目的端口为80的数据包

host 192.168.1.104 || host 192.168.1.102 抓取主机为192.168.1.104或者192.168.1.102的数据包

！broadcast 不抓取广播数据包

2. 显示过滤器语法和实例

（1）比较操作符

比较操作符有

== 等于、！= 不等于、> 大于、< 小于、>= 大于等于、<=小于等于

（2）协议过滤

比较简单，直接在Filter框中直接输入协议名即可。注意：协议名称需要输入小写。

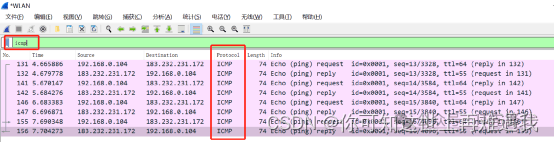

tcp，只显示TCP协议的数据包列表

http，只查看HTTP协议的数据包列表

icmp，只显示ICMP协议的数据包列表

（3） ip过滤

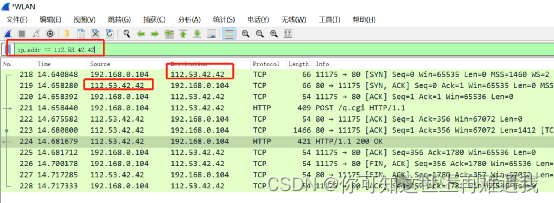

ip.src ==112.53.42.42 显示源地址为112.53.42.42的数据包列表

ip.dst==112.53.42.42, 显示目标地址为112.53.42.42的数据包列表

ip.addr == 112.53.42.42 显示源IP地址或目标IP地址为112.53.42.42的数据包列表

（4）端口过滤

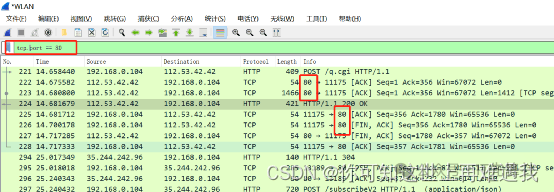

tcp.port ==80,  显示源主机或者目的主机端口为80的数据包列表。

tcp.srcport == 80,  只显示TCP协议的源主机端口为80的数据包列表。

tcp.dstport == 80，只显示TCP协议的目的主机端口为80的数据包列表。

（5） http模式过滤

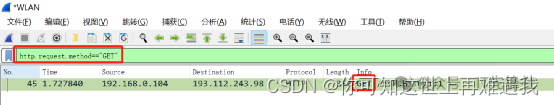

http.request.method=="GET",   只显示HTTP GET方法的。

（6）逻辑运算符为 and/or/not

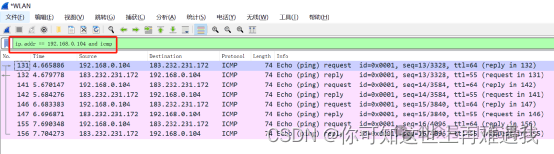

当需要根据多个条件进行组合过滤时，应采用AND或OR逻辑运算符。例如，若要筛选出IP地址等于192.168.0.104的ICMP数据包，相应的表达式可以表述为。ip.addr == 192.168.0.104 and icmp

（7）按照数据包内容过滤

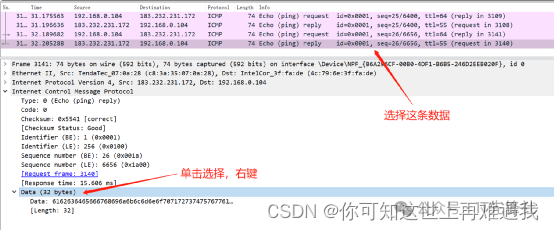

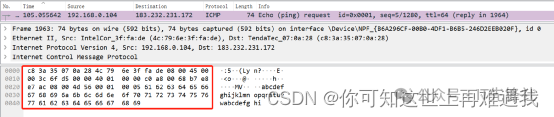

假设我要以ICMP层中的内容进行过滤，可以单击选中界面中的码流，在下方进行选中数据。

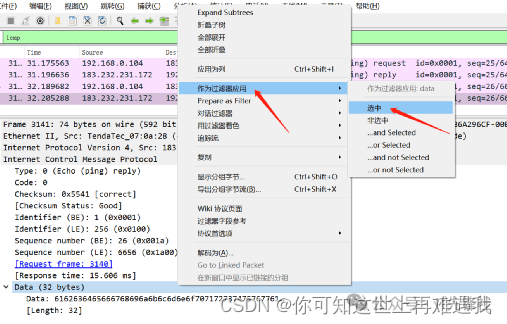

右键单击选中后出现如下界面

选中后在过滤器中显示如下

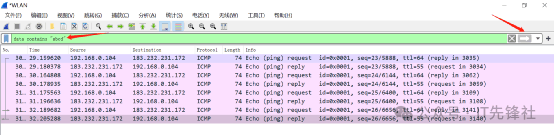

后面条件表达式就需要自己填写。如下我想过滤出data数据包中包含"abcd"内容的数据流。关键词是contains，完整条件表达式为data contains "abcd"

看到这， 基本上对wireshak有了初步了解。

3. 常见用显示过滤需求及其对应表达式

数据链路层：

筛选mac地址为04:f9:38:ad:13:26的数据包

eth.src == 04:f9:38:ad:13:26

筛选源mac地址为04:f9:38:ad:13:26的数据包----

eth.src == 04:f9:38:ad:13:26

网络层：

筛选ip地址为192.168.1.1的数据包

ip.addr == 192.168.1.1

筛选192.168.1.0网段的数据

ip contains "192.168.1"

传输层：

筛选端口为80的数据包

tcp.port == 80

对介于12345端口和80端口之间的数据包进行过滤与选择。

tcp.port == 12345 &&tcp.port == 80

筛选从12345端口到80端口的数据包

tcp.srcport == 12345 &&tcp.dstport == 80

应用层：

特别说明: http中http.request表示请求头中的第一行（如GET index.jsp HTTP/1.1） http.response表示响应头中的第一行（如HTTP/1.1 200 OK），其他头部都用http.header_name形式。

从众多HTTP数据包中挑选出那些其URL内包含.php字符的数据包。

http.request.uri contains ".php"

筛选内容包含username的http数据包

http contains "username"

九、Wireshark抓包分析TCP三次握手

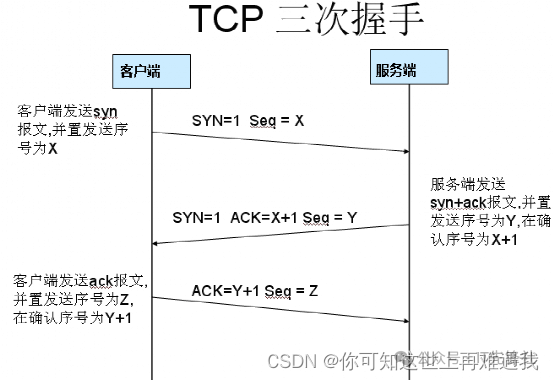

1. TCP三次握手连接建立过程

Step1：客户端发送一个SYN=1，ACK=0标志的数据包给服务端，请求进行连接，这是第一次握手；

Step2：当服务端成功接收并同意建立连接时，它会向客户端发送一个数据包，该数据包的SYN标志位被设置为1，同时ACK标志位也被设置为1，用以告知客户端连接已建立且允许通信。随后，客户端需要发送一个确认数据包作为响应，这标志着第二次握手流程的完成。

Step3：服务端发送一个SYN=0，ACK=1的数据包给客户端端，告诉它连接已被确认，这就是第三次握手。TCP连接建立，开始通讯。

2. Wireshark抓包获取访问指定服务端数据包

Step1：启动wireshark抓包，打开浏览器输入www.baidu.com。

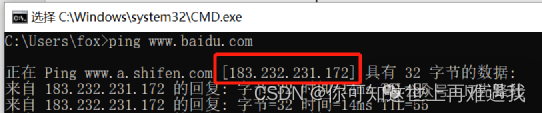

Step2：使用ping www.baidu.com获取IP。

Step3：输入过滤条件获取待分析数据包列表 ip.addr == 183.232.231.172

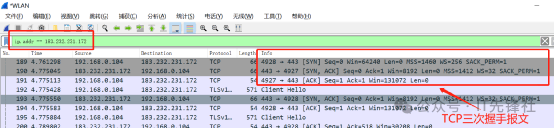

图中可以看到wireshark截获到了三次握手的三个数据包。第四个包才是HTTPS的， 这说明HTTPS的确是使用TCP建立连接的。

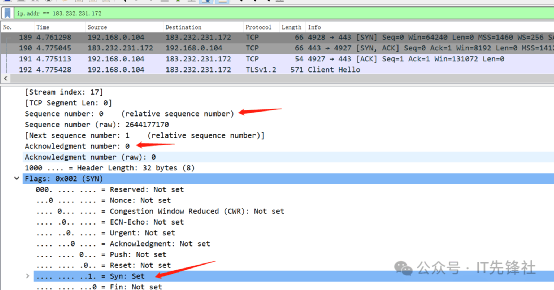

第一次握手数据包

客户端发送一个TCP，标志位为SYN，序列号为0， 代表客户端请求建立连接。

数据包的关键属性如下：

SYN ：标志位，表示请求建立连接

Seq = 0 ：初始建立连接值为0，数据包的相对序列号从0开始，表示当前还没有发送数据

Ack =0：初始建立连接值为0，已经收到包的数量，表示当前没有接收到数据

第二次握手的数据包

服务器发回确认包, 标志位为 SYN，ACK。将确认序号(Acknowledgement Number)字段+1，即0+1=1。

数据包的关键属性如下：

[SYN + ACK]: 标志位，同意建立连接，并回送SYN+ACK

Seq = 0 ：初始建立值为0，表示当前还没有发送数据

Ack = 1：表示当前端成功接收的数据位数，虽然客户端没有发送任何有效数据，确认号还是被加1，因为包含SYN或FIN标志位。（并不会对有效数据的计数产生影响，因为含有SYN或FIN标志位的包并不携带有效数据）

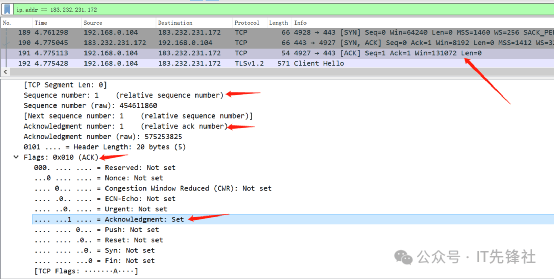

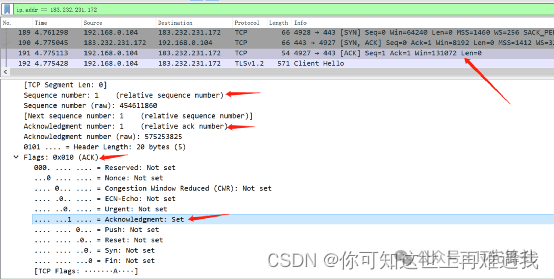

第三次握手的数据包

客户端在此次通信中再次发送确认数据包（ACK），在该数据包的SYN标志位设为0，表示不再需要建立连接的同步信号，而ACK标志位设为1，确认收到服务器的响应。同时，客户端将服务器先前发送的ACK数据包中的序号字段值加1，并将此新的序号值放置在确认号字段中，用以告知服务器已成功接收并确认该序号之前的所有数据。此外，在标志段中写入ACK确认号加1的值，以进一步确认数据传输的连续性和正确性。

数据包的关键属性如下：

ACK ：标志位，表示已经收到记录

Seq = 1 ：表示当前已经发送1个数据

Ack = 1 : 表示当前端成功接收的数据位数，虽然服务端没有发送任何有效数据，确认号还是被加1，因为包含SYN或FIN标志位（并不会对有效数据的计数产生影响，因为含有SYN或FIN标志位的包并不携带有效数据)。

经过TCP协议的三次握手过程，连接得以成功建立，从而可以开始进行数据传输与交互。

十、Wireshark分析常用操作

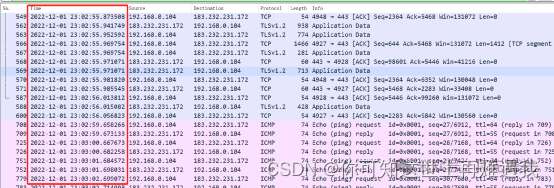

调整数据包列表中时间戳显示格式。调整方法为 视图 -->时间显示格式 --> 日期和时间。调整后格式如下：

Wireshark软件通常能够与市面上主流厂商提供的模拟器协同工作，尤其适合在项目中进行精确的配置设置。
