点晴永久免费OA工作流流程设计时条件跳转设置四步骤简介

814877518
2015年5月4日 16:47 本文热度 50738
功能简介:
工作流条件跳转主要用于审核过程中自动识别审批路线,根据事先设置的条件,然后按照当前实际值,自动跳转到指定的审批人审核。
虽然点晴OA的工作流支持自由流程(可申请时临时确定审批路线)和固定流程动态指定审核人,但应用工作流模块的主要目的就是规范内部运作、防范运营风险,所以没有特殊原因的话,应该尽可能避免使用自由流程或在固定流程中动态指定审核人,而应该使用条件跳转的固定流程来实现自动审批。

应用场景:
1、采购申请时,在某金额A以下部门主管审批后采购员直接采购即可;在某金额A到某金额B区间,需要追加采购主管审核后,才由采购员去采购;超过某金额B后,要再追加总经理审核后,才由采购员去采购;
2、请假时,基本员工在3日内,部门主任审批即可生效;超过3日-7日,公司主管副总审核才生效;超过7日,必须总经理审核才生效;部门经理请假时,3日内主管副总审批即可生效;部门经理请假3日以上时,需要总经理审核后才生效;
3、用车申请时,当日往返的,部门主管审批即可;跨日的,需要公司主管副总审批后才生效;私人借用的,必须追加总经理审批才生效;
4、合同审批时,涉及到工程的需要工程部主管审批;涉及到钱的,需要财务部主管审批;涉及到品质的,需要品质部主管审批;
5、其他各类需要根据不同情况设置不同审批人的场景。。。

四个步骤设置条件跳转:

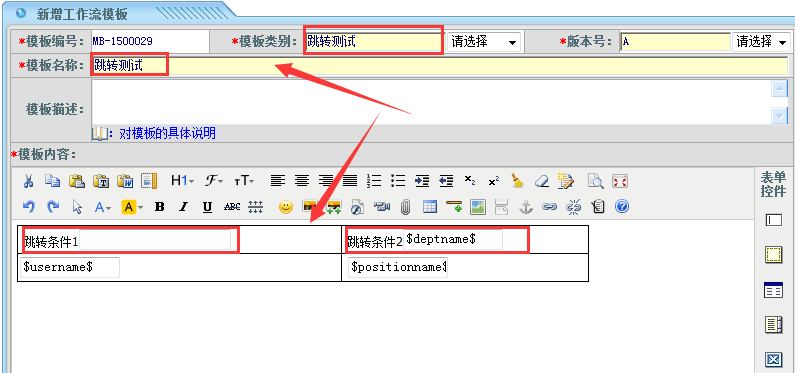

步骤一:设置模板,如下图所示:
模板设置与常规模板设置一致。

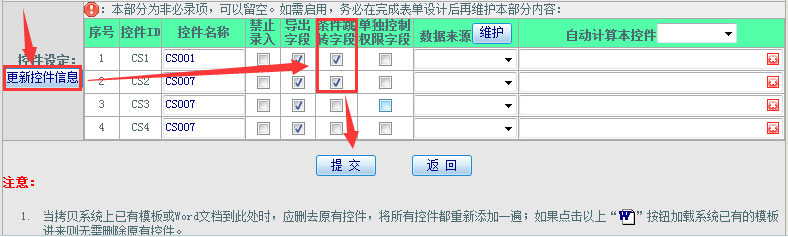

步骤二:设置对应跳转条件的控件字段,如下图所示:
注意事项:先点击“更新控件信息”出现上图表格,勾选对应条件跳转字段点击“提交”即可。

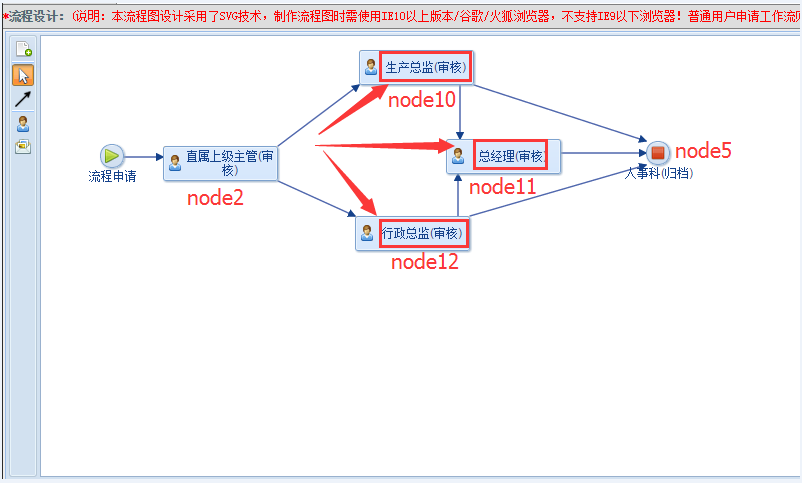

步骤三:设置流程图,如下所示:
该流程图设置背景:生产中心与其他部门审核需分开;金额超过1000元需总经理参与审核。

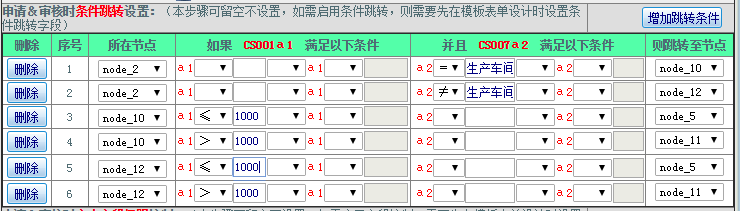

步骤四:设置跳转的路线,如下图所示:
跳转路线分析:
条件一(生产中心人员申请且金额小于1000元):申请——申请人主管审批——生产总监审批——归档
条件二(生产中心人员申请且金额大于1000元):申请——申请人主管审批——生产总监审批——总经理审批——归档
条件三(非生产中心人员申请且金额小于1000元):申请——申请人主管审批——行政总监审批——归档
条件四(非生产中心人员申请且金额大于1000元):申请——申请人主管审批——行政总监审批——总经理审批——归档

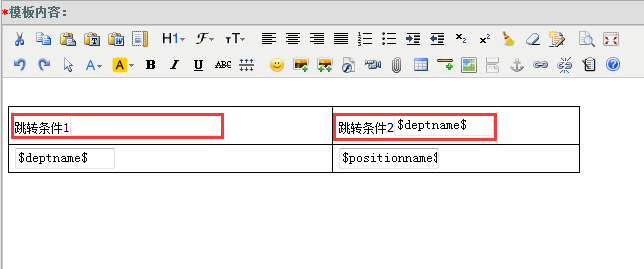

注:a1对应模板中的“跳转条件1”在申请时填的内容
     a2对应模板中的“跳转条件2”在申请时显示的内容
如图示:
特别注意:

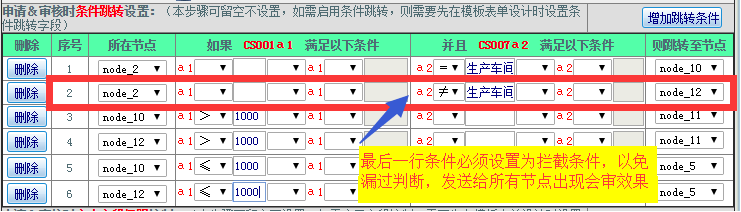

1、设置了条件跳转的节点,必须在最后面增加一条有误判断时的拦截条件,否则如果上面的条件都不满足时,会将该节点后面的多个节点当成多人会审处理,后面节点所有岗位(/人)都会收到审批提醒Email!
将判断条件设置为不等于一个肯定不会等于的内容即可,这样上面所有漏判断的条件就一定会被本行条件拦截住,从而避免产生多人会审的结果。

2、条件判断顺序是由上至下依次判断,当前条件满足后,就不会再判断后面设置的条件了。

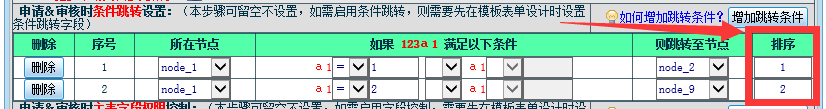

在排序中修改数字大小,就可以实现判断顺序调整,数字越小,判断顺序越靠前。

3、有两个或两个以上走向的流程节点才需要设置跳转条件,只有一个走向的节点无需设置条件跳转。

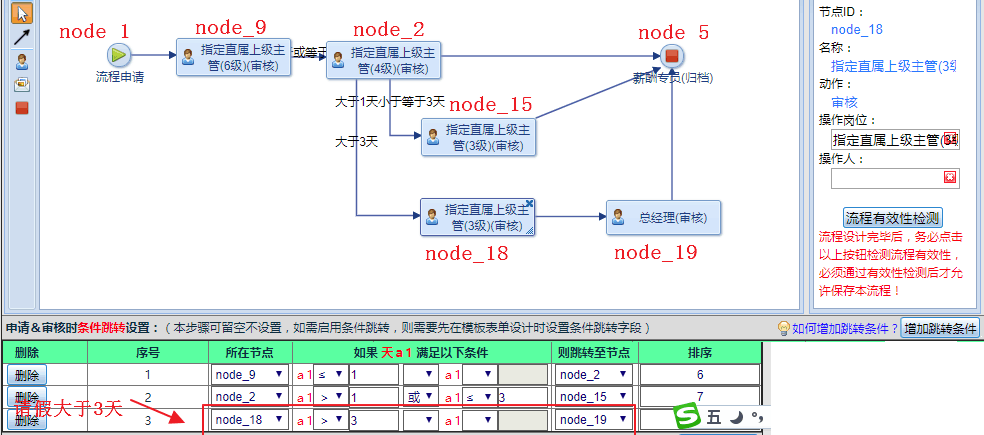

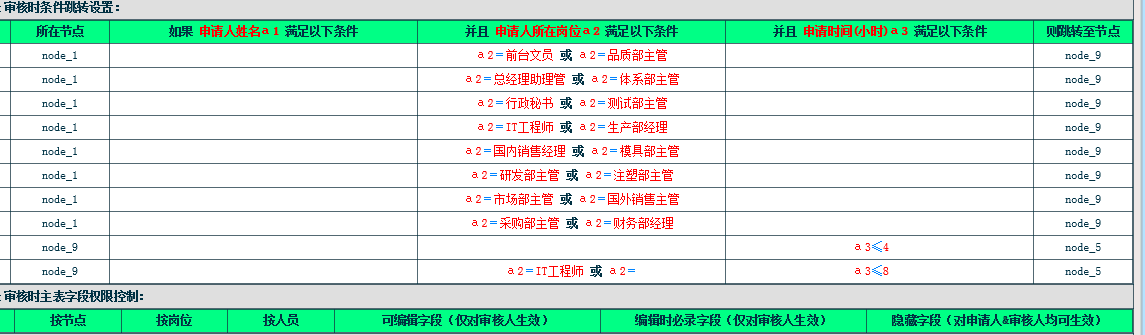

像上面这个流程图的跳转条件设置就是错误的,node_9和node_18都只有一个流向,明显不需要设置条件跳转,node_2有三个流向,只有node_2才需要设置跳转条件。

相关教程:
工作流教程:http://workflow.oa22.cn

该文章在 2021/3/30 22:52:08 编辑过

全部评论2

admin
2016年1月27日 14:37
流程图设置参考:

该评论在 2016/1/27 14:37:47 编辑过
admin
2016年3月23日 17:51
【学仙】mark(672818650) 16:41:16

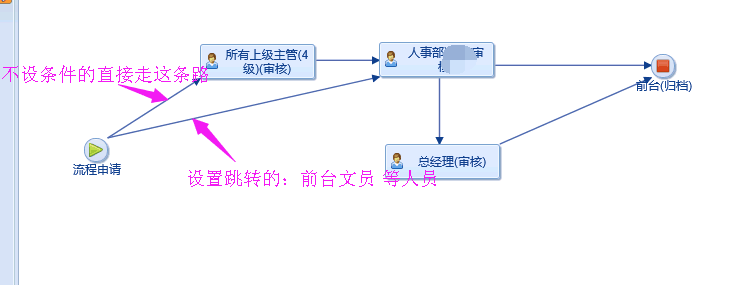

为什么不等于前台岗位时,申请后后面的所有审核岗位都会收到提醒EMail?按道理不是前台岗位应该去到所有上级主管节点啊?

【学仙】点晴客服(554462873) 16:51:40
你上面的流程条件跳转设计有严重的逻辑问题,如果申请人不是前台岗位时,系统就会将这个申请后的多个审核节点当成会审处理,也就是之后审核节点的所有人都会收到审批提醒Email。
为了避免这个问题,必须在最后面加一个穷举判断条件,来拦截所有的漏判、误判。
其实所谓的穷举很简单,例如:1=1,就一定可以拦住所有的漏判端。在实际的情形中,下面第二个条件就是一个简单的穷举:
当前申请人 = 某岗位 则 ****
当前申请人 ≠ 某岗位 则 ****

非常简单的逻辑,如果拦不住,就会当成会审处理。
不管你前面有多少步判断,最后都必须有一个漏判断拦截的条件。

【学仙】mark 2016-03-23 16:54:37
只是说能有更简化的做法,如果设了条为主线,就可以解决漏判的事了:如果有条件就按条件跳,没有条件就按主线走。

【学仙】点晴客服 2016-03-23 16:55:49
其实就是一个简单的:
当前审核人 = 岗位A 则 ****
当前审核人 = 岗位B 则 ****
当前审核人 = 岗位C 则 ****
当前审核人 = 岗位D 则 ****
当前审核人 ≠ 某岗位A 则 ****

【学仙】mark 2016-03-23 16:55:55
基本没有漏判

【学仙】点晴客服 2016-03-23 16:56:03
流程设计时需要的不仅仅是基本没有漏判,而是必须穷举考虑到所有情形,否则有漏判时,系统就会自动改为会审处理。
最后面这个“当前审核人 ≠ 某岗位A 则 ****”就是用来做拦截的,一定会满足。

【学神】伤不起 2016-03-23 16:56:31
就是搞一个点就行了是吧?
最后搞一个,不需要全都搞?

【学仙】点晴客服 2016-03-23 16:57:14
是的,最后面这个就是用来拦截误判断的,甚至可以单独加一个网管的节点进去,当前审核人 ≠ 某岗位A 则 跳转到网管,提醒网管这个流程一定出问题了

【学神】伤不起 2016-03-23 16:57:24
当前申请人 = 岗位A 则 ****
当前申请人 = 岗位B 则 ****
当前申请人 = 岗位C 则 ****
当前申请人 = 岗位D 则 ****
当前申请人 ≠ 某岗位A 则 ****
当前申请人 ≠ 某岗位B 则 ****
当前申请人 ≠ 某岗位C 则 ****
当前申请人 ≠ 某岗位D 则 ****

【学仙】点晴客服 2016-03-23 16:58:02
当前申请人 ≠ 岗位****  只需要一个即可,不需要设置这么多个!

【学神】伤不起 2016-03-23 16:58:09
我还以为,要向我这样的全部做个不等于的

【学仙】点晴客服 2016-03-23 16:58:15

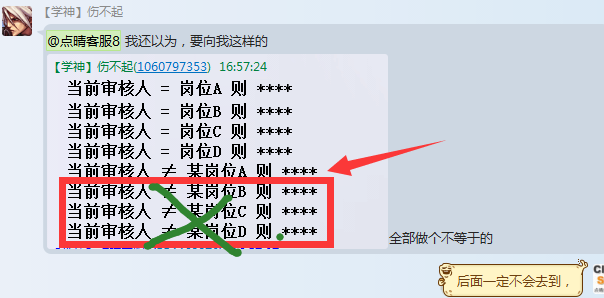

后面一定不会去到!箭头这条一定会拦截上面漏掉的判断,根本不可能再继续到下面的条件:

【学神】伤不起 2016-03-23 16:58:33
@mark 后面只需要做一个不等于就行了,这样还能接受的

【学仙】点晴客服 2016-03-23 17:01:19
想想里面的逻辑吧,是肯定一条不等于就会拦截所有的误判断的

【学神】潜水旱鸭 2016-03-23 17:03:26
第一条不等A.第二条等于A就可以了啊!为什么要加那么多?

【学仙】mark 2016-03-23 17:03:27
其实就是请假条这里的条件最多

【学仙】点晴客服 2016-03-23 17:04:01
你根本就没有理解条件跳转,你这个条件设计的有很多问题!

【学仙】mark 2016-03-23 17:04:05
头都痛,先要跳转主管以上的,后面再增加请假的时间跳转。
反正都是头都痛

【学仙】点晴客服 2016-03-23 17:05:48
整合成一行条件就搞定了!

【学仙】mark 2016-03-23 17:06:32
我知道你说的所有主管这一块,在一条就行,但我这个是特殊的

【学仙】点晴客服 2016-03-23 17:06:48
@潜水旱鸭  不是那么简单的
申请人=生产部  跳转到 生产总监审核
申请人=采购部 跳转到 采购总监审核
申请人=品质部 跳转到 品质总监审核
申请人 ≠ 生产部 跳转到 网管
例如申请人是财务部的,上面的条件就明显只有第4条“申请人 ≠ 生产部 跳转到 网管”符合,也即应该跳转到网管,告诉网管流程设计有漏判。
如果不拦截的话,财务部的员工申请时,就会发送到后面所有的节点:生产总监、采购总监、品质总监!

【学神】潜水旱鸭 2016-03-23 17:07:56
下级审核人直属上级啊!

【学仙】点晴客服 2016-03-23 17:08:09
有时候不是直接的关系, 以请假为例,审核时要判断员工所在部门、岗位、还要包含请假天数。

【学仙】mark 2016-03-23 17:09:25
我的请假天数,全部放在人事部这个环节跳转。

【学神】潜水旱鸭 2016-03-23 17:09:36
哦。不是直接关系的要另外判断了

【学仙】点晴客服 2016-03-23 17:10:09
你去细细琢磨吧,点晴OA的工作流是很强大的,这种事是小case,很容易搞定的。
总之,最后一行条件是用来拦截误判断的,是必须要有,否则上面流程设计考虑不周时,就会自动改为会审处理!

【学仙】mark 2016-03-23 17:10:49
思路清楚,做起来很烦

【学弱】超级笨笨 2016-03-23 17:11:17
@点晴客服 @mark 看你们说了半天,如果我没理解错的话。能不能不要这么复杂呀,建N个流程,例请假(营销),再指定权限,比如只有营销的人才能浏览发起申请,然后再建个请假(财务),指定财务。不就结了吗????

【学仙】点晴客服 2016-03-23 17:11:35
@超级笨笨 是的

【学仙】mark 2016-03-23 17:12:04
哈哈

【学仙】点晴客服 2016-03-23 17:12:18
但你说的这个只能满足简单的条件情形,如果有2个、3个,甚至更多条件需要混合判断时,是无法用简单的申请范围来约束的。
像ERP中的销售订单审核,需要考虑总金额、折扣率、账期、赊销额、订单区域等多个条件,必须用条件判断才能实现。

【学弱】超级笨笨 2016-03-23 17:14:09
把复杂拆成简单呀,你可以拆成很细的。只要在权限上指定对应的人就OK了,反正新建流程用同一模块很简单。
ERP的条件应该主要是数值关系,而事务性逻辑关系还是少些吧。

【学仙】点晴客服 2016-03-23 17:16:29
不现实的,有三级岗位、每一级有5个大区或分公司的话,仅一个部门就要演化出上千种情形,如果5个以上的条件要考虑,这个穷举法根本不现实!必须使用条件跳转才能满足需求。

【学弱】超级笨笨 2016-03-23 17:16:59
场景不一样吧,我也没想那么细,应该是这样的。
