某电池厂新进一台涂布机，工艺工程师小王从同行那里要来一张成熟参数表：涂布速度3m/min、间隙120μm、泵速22r/min、烘箱温度95℃……

信心满满地开机，结果第一批极片面密度偏差超过8%，条纹缺陷遍布整卷。

打电话问同行，对方说：我们一直用这个参数啊，没问题。

问题出在哪？

浆料粘度不同、基材张力不同、环境温湿度不同，参数一样，结果天差地别。

这个场景，我相信做涂布工艺的你不陌生。

涂布窗口有没有一张通用参数表？

这是我在后台被问得最多的问题之一。

今天这篇文章，一次性讲透。

一、涂布窗口到底是什么？

先把这个概念说清楚。

涂布窗口不是设备面板上某个具体的数值，而是一个参数空间。

在这个空间里，所有工艺参数组合在一起，能产出无缺陷、厚度均匀的涂层。

出了这个空间，气泡、条纹、厚边、漏涂就来了。

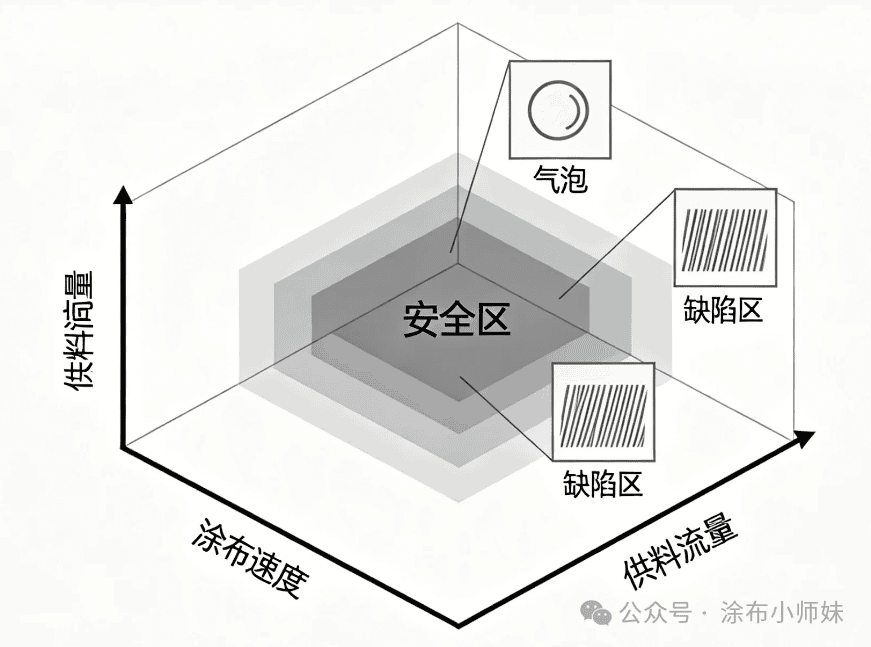

可以把它想象成一个三维立体的安全区。

横轴是涂布速度，纵轴是间隙，竖轴是流量。

在这个区域里随便取一个点，都能稳定生产；走出这个区域，缺陷就找上门。

涂布窗口的大小由流体特性和工艺参数共同决定。

浆料的粘度、表面张力、固含量变了，窗口的形状和位置就变了。

设备换了、刮刀磨损了、烘箱温度场偏移了，窗口也跟着动。

所以，涂布窗口是动态的、针对性的、瞬时的。

同一个配方、同一台设备，今天和明天可能都不一样。

二、涂布窗口里到底有哪些参数？

说清楚窗口的动态性之前，得先知道窗口里有什么参数。

第一类：涂布头参数

这是决定涂层厚度的第一道闸门。

涂布间隙：刮刀与背辊或模头与基材之间的距离。逗号刮刀系统里，间隙偏差1微米直接导致涂层厚度偏差1微米。锂电池极片要求间隙误差不超过0.5微米。实际生产中，间隙通常控制在0.05到0.5毫米范围。

涂布速度：基材走带的速度。速度提高，单位时间通过的浆料量变化，涂层厚度随之改变。但速度过快可能导致浸润不充分、空气夹带。

供料流量：单位时间输送到涂布头的浆料量。狭缝涂布中，湿膜厚度等于流量除以涂布宽度再除以涂布速度。流量精度通常要求控制在±0.1%以内。

第二类：浆料特性参数

这是最容易被忽略的变量。

粘度：浆料的流动阻力。逗号刮刀适合中高粘度涂料，通常3000cP以上。微凹版涂布中，粘度直接影响网穴转移率。粘度波动超过±5%就可能引发气泡针孔或边缘增厚。

固含量：浆料中固体物质的比例。固含量变了，同样的湿膜厚度下干膜厚度就变了。高固含体系往往需要降低涂布速度10%到15%。

表面张力：决定浆料在基材上的铺展能力。表面张力25mN/m的涂布液能在PET上铺展成镜面，40mN/m的可能缩成露珠。

第三类：干燥参数

涂完了不等于做好了。

烘箱温度：分区梯度设置至关重要。水性体系常采用90℃、110℃、95℃的梯度。温度设置不合理，表干过快导致龟裂，或干燥不充分导致涂层性能不达标。

风速与风量：影响干燥效率和涂层表观。

第四类：张力控制参数

基材在设备里从头跑到尾，张力贯穿始终。

放卷张力、涂布段张力、收卷张力：各段张力需匹配。放卷张力波动超过设定值10%就可能引发打皱。锂电池涂布中，放卷张力通常控制在80到120牛顿，波动要求不超过±3%。

表面看就这几类参数，但真正麻烦的是，它们全都相互耦合。

速度变了，最佳间隙跟着变；粘度变了，合适的张力区间也变了；温度调高一度，也许就要重新匹配流量和速度。

三、为什么不存在通用参数表？

道理其实不复杂。

原因一：涂布方式不同，控制逻辑完全不同。

逗号刮刀靠机械间隙定厚度，适合中高粘度、厚涂层。

微凹版靠网穴容积和速度比控制转移量，速比从1比1到2比1以上，涂布量的变化规律是非线性的。

狭缝挤压靠流量和速度的精确匹配计算厚度，湿膜厚度等于流量除以宽度再除以速度。

三种方式，三种逻辑，一套参数表怎么可能同时覆盖？

原因二：同一种涂布方式，不同材料要求的参数天差地别。

同样的逗号刮刀，涂粘度3000cP的胶水和涂粘度30000cP的胶水，间隙、速度、刮刀角度全得重调。

同样是狭缝挤压，锂电池正极浆料和光学膜涂布液的流变特性完全不同，工艺窗口的位置和大小也完全不同。

原因三：设备状态在变。

刮刀会磨损，背辊会椭圆，张力传感器会漂移。

今天能跑的参数，下周可能就跑不了了。

设备手册上的推荐值只是起点，不是终点。

原因四：环境条件在变。

湿度低于40%容易产生静电吸附粉尘；温度变化影响浆料粘度；甚至季节更替都会让同样的参数产出不同的结果。

所以，不存在一张通用参数表能让你一劳永逸。

如果有人卖你这样的表，要么他不专业，要么他不懂涂布。

四、没有通用表，那我们用什么？

这才是真正有用的东西。

方法一：建立自己的工艺卡片体系

每成功跑通一个产品，把当时的设备参数、浆料指标、环境条件全部记录下来。

不是只记一组数，而是记录窗口的边界，速度调到多少开始出条纹？间隙小于多少开始漏涂？粘度在什么范围内可以不改参数直接生产？

每次换线，先翻卡片，找到最接近的历史记录作为起点，而不是从零开始摸索。

方法二：掌握窗口扫描的基本功

换新产品或换新浆料时，花半天时间做一次系统的窗口扫描。

固定其他参数，单变量扫描速度，从低到高，记录每个速度点的涂层状态，找到速度的上限和下限。

然后固定速度，扫描间隙或流量。

再固定间隙和速度，扫描粘度的影响。

这个过程看似耗时，但比起盲目调试一整晚，效率高得多。

扫描一次，窗口的边界就清楚了。

以后只要来料在窗口内，参数就不用大动。

方法三：关注关键控制指标，而不是具体数值

涂布小师妹觉得与其死记速度25米每分钟，不如记住涂布珠形态稳定、弯月面无抖动是什么样的视觉状态。

与其纠结间隙0.15毫米，不如用测厚仪实时反馈厚度，让系统自动微调间隙。

方法四：善用在线检测闭环

现代涂布机普遍配备在线测厚仪和机器视觉系统。

把这些检测数据接入控制系统，让设备根据实时反馈自动调整参数，比人工凭经验微调可靠得多。

方法五：区分可调参数和不可调参数

浆料粘度、固含量、表面张力来自上游工序，涂布工序很难改变。能调的是速度、间隙、流量、温度、张力。

把精力放在能调的事情上，而不是跟来料较劲。

五、从抄参数到懂逻辑

回到最初的问题：涂布窗口有通用参数表吗？

没有，也不可能有。

但这不意味着每次都要从零开始。

真正值钱的不是那张不存在的表，而是理解参数之间如何相互作用的能力。

知道速度调高10%之后，间隙和流量该怎么配合调整。

知道粘度涨了200cP之后，张力要不要跟着动。

知道这批基材表面粗糙度变了之后，干燥温度需不需要改。

这些判断力，来自对涂布窗口本质的理解，它是一个动态的、多维的、受多重因素制约的操作空间。

理解了这个空间的形成机理，你就不需要那张不存在的表了。

这才是涂布工艺工程师真正的本事。

阅读原文：点击这里​

点晴模切ERP更多信息：https://moqie.clicksun.cn，联系电话：4001861886
