把桥拆开看，你会发现它们很不一样——七种桥型，七种传力逻辑。

📌 本文看点

梁式桥可以理解为一根横跨在两个支点之间的梁。车辆、人群和桥面自重先传给梁，梁再把力传给桥墩或桥台，最后进入基础和地基。

它的受力路径直观、施工体系成熟、适用范围广，因此在城市跨线桥、普通公路桥和铁路桥中很常见。但梁并不是想做多长就做多长。跨度增大后，梁高、自重和施工难度通常都会增加。需要跨得更远时，就要减轻结构自重，或换一种传力方式。

落到项目实施上，项目经理更关心预制还是现浇、运输和架设条件、工期与交通组织；项目总工则要盯住支架或架桥设备、临时受力、支座安装、梁体线形和体系形成过程。

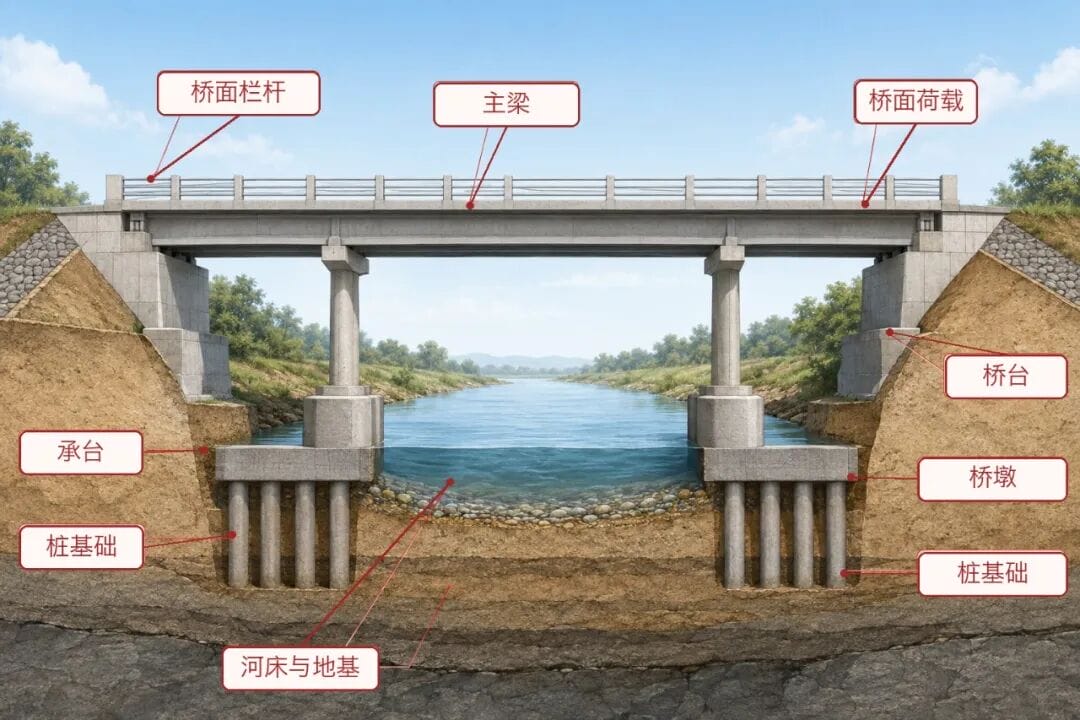

— 01 梁式桥：荷载由梁传向墩台和基础

桁架桥看起来像由许多三角形拼成。它不把材料铺成一整块厚重实体，而是用杆件组成整体，让不同杆件分别承担拉力和压力。

这种做法能够在保证刚度的同时减少自重，为更大的跨越能力创造条件。但结构越轻，施工阶段的稳定问题往往越值得警惕。

因此，现场不能只看“杆件装上去了没有”。安装顺序、节点连接质量、临时支撑、吊装状态和合龙前后的体系变化，都可能影响整个桁架的工作状态。

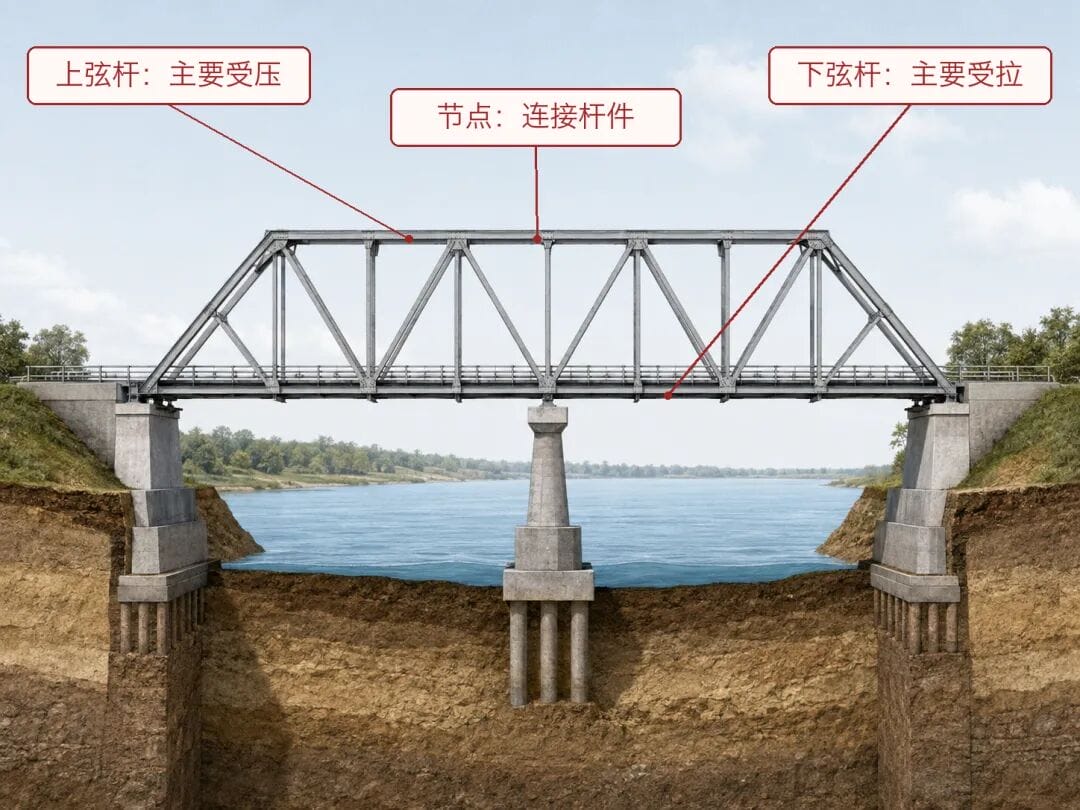

— 02 桁架桥：杆件受拉、受压，节点把它们连成整体

拱桥不主要依靠梁的弯曲去跨越，而是让荷载沿拱圈传向两端。许多材料更擅长承受压力，拱形正好利用了这个特点。

问题也随之而来：荷载传到两端时，不只是向下压，还会向外推。因此桥台、基础和地基必须有能力把这股水平推力稳稳接住。

当地基条件较好时，拱桥可以充分发挥材料性能；当地基软弱、岸坡复杂时，就不能只看上部结构的外形。施工时，拱桥施工的关键不仅是拱圈本身，还包括基础和拱座、支架或扣索体系、分段施工顺序以及成拱过程。施工体系没有闭合前，临时状态往往决定安全边界。

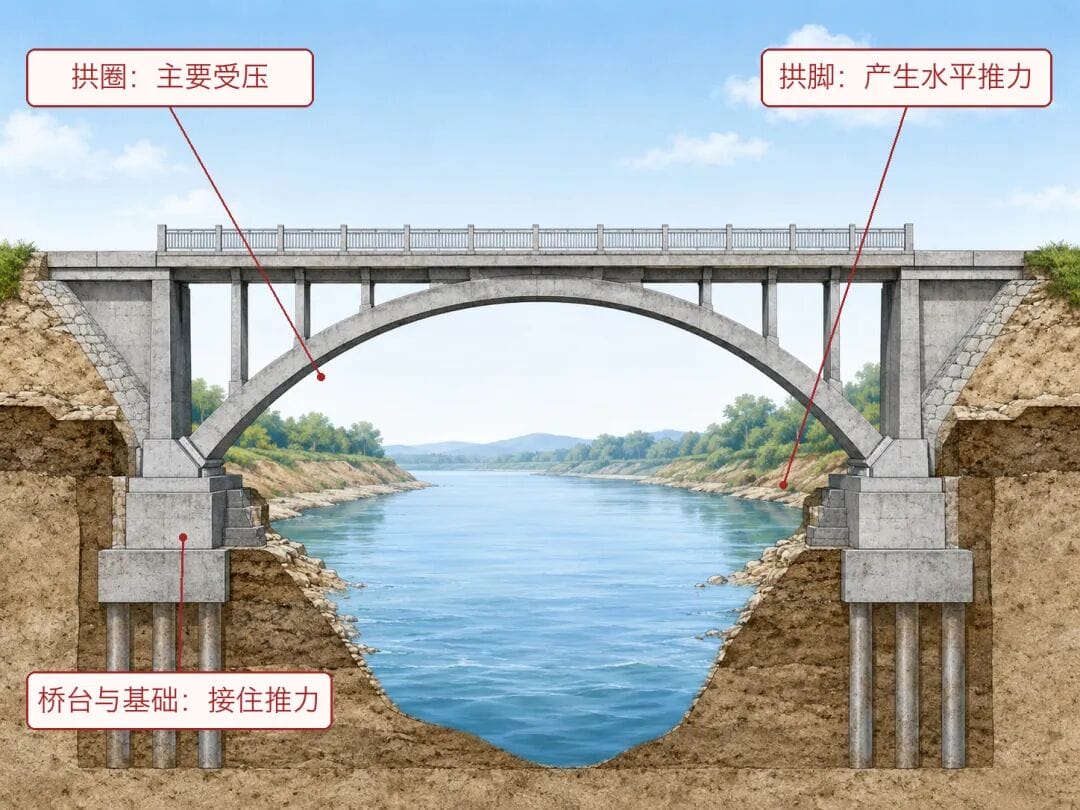

— 03 拱桥：拱圈承压，并把水平推力传给两端

悬臂梁桥不是把整座桥简单挂在空中，而是从桥墩顶部向两侧逐步伸出梁体，使结构在支点附近保持平衡。

当河道需要保持通航、桥下地形复杂，或不适合搭设大范围支架时，悬臂施工能够减少对桥下空间的占用。

在这个过程中，两侧节段的长度、重量和施工节奏不能随意。挂篮移动、节段浇筑、预应力张拉、线形控制和合龙顺序都需要联动管理；结构建成前的临时状态，可能比成桥状态更敏感。

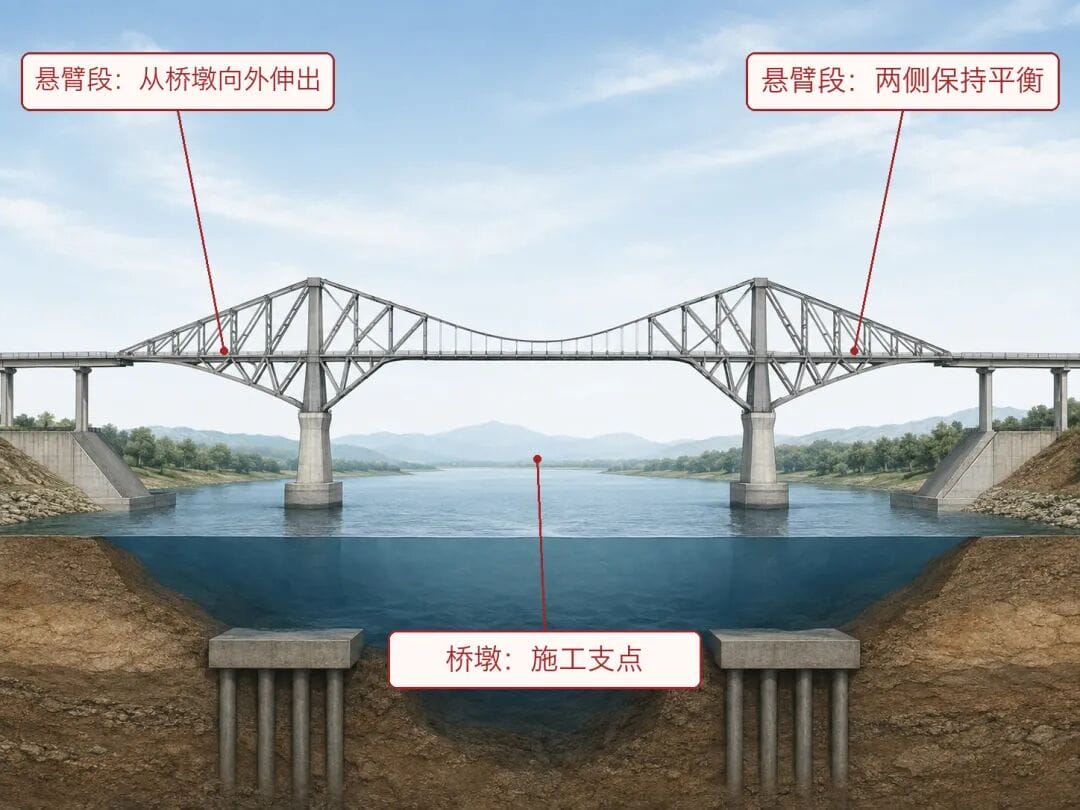

— 04 悬臂梁桥：两侧施工节奏与重量需要保持平衡

斜拉桥最容易辨认：高高的桥塔上，许多拉索斜着伸向桥面。桥面不再完全依靠自己跨越，拉索和桥塔一起参与工作。

拉索并不是越多越好，也不是越粗越安全。索力、桥面刚度、桥塔受力和基础条件必须作为一个整体考虑。温度、风、车辆荷载和长期变形，也会持续影响结构状态。

施工阶段的挂索、张拉、索力调整和体系转换会直接影响成桥线形与最终受力。项目团队要把测量、监控、张拉记录和施工节奏放在同一套控制逻辑里。

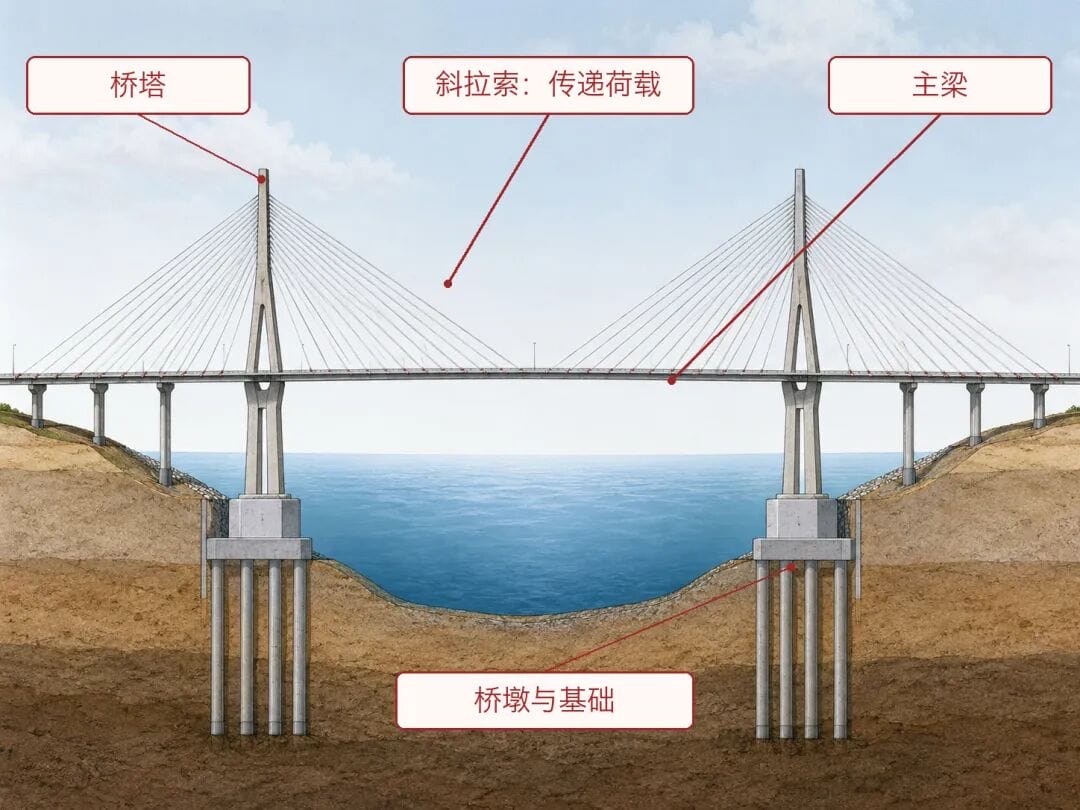

— 05 斜拉桥：塔、索、梁共同承担桥面荷载

悬索桥的主缆形成下垂曲线，桥面通过吊杆悬挂在主缆下面。桥面荷载先传给吊杆，再传给主缆，最后传向桥塔、锚碇和地基。

这种体系能够充分利用钢材的抗拉能力，适合跨越宽阔江面、海峡或峡谷，也能减少桥墩对航道的影响。与此同时，它对锚碇、主缆、桥塔和抗风性能提出了更高要求。

对大跨度桥梁来说，主缆架设、吊索安装、加劲梁吊装和线形调整相互牵连。大跨度桥梁的施工组织不能拆成彼此孤立的工序，风况、吊装窗口、监控量测和高空作业安全必须统一安排。

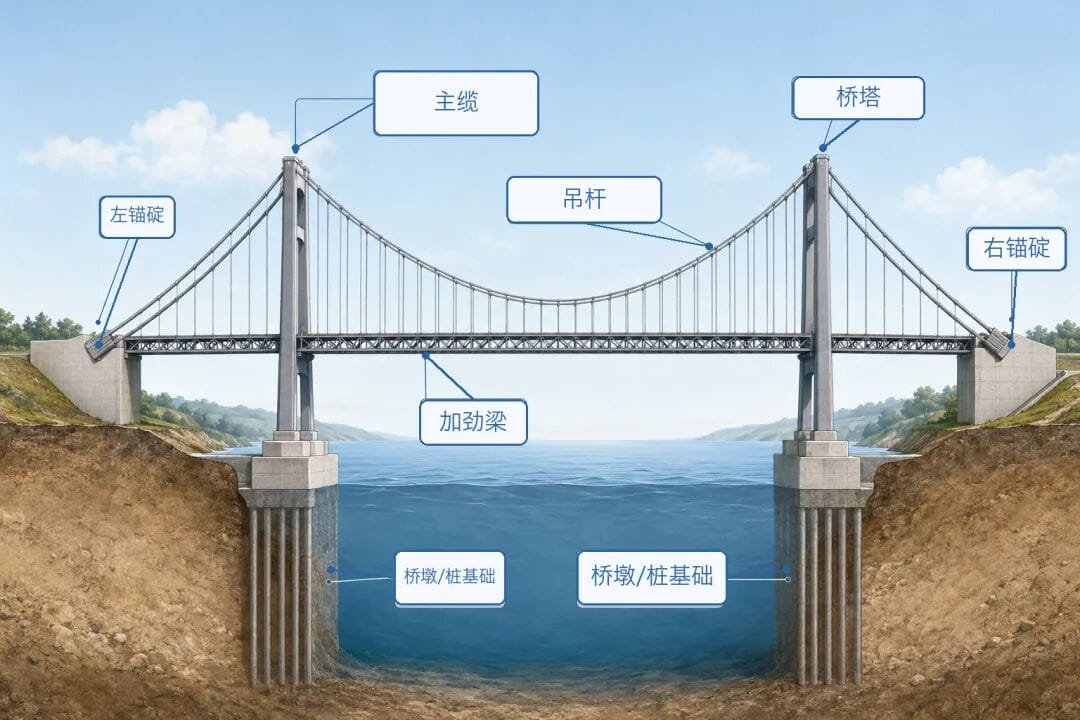

— 06 悬索桥：主缆和吊杆把桥面悬挂起来

活动桥解决的是“路要走，水也要过”的矛盾。它的桥跨可以转动、升降或移动，在陆路交通与航道之间切换使用空间。

这种桥的重点不只有主体结构，还包括驱动、控制、限位、锁定和维护系统。它提醒我们：桥型不仅由受力决定，也由运行方式决定。

项目团队既要管理土建和钢结构精度，也要统筹机械、电气、控制与调试。运行状态、故障保护和后期维护条件，必须在建设阶段就留足空间。

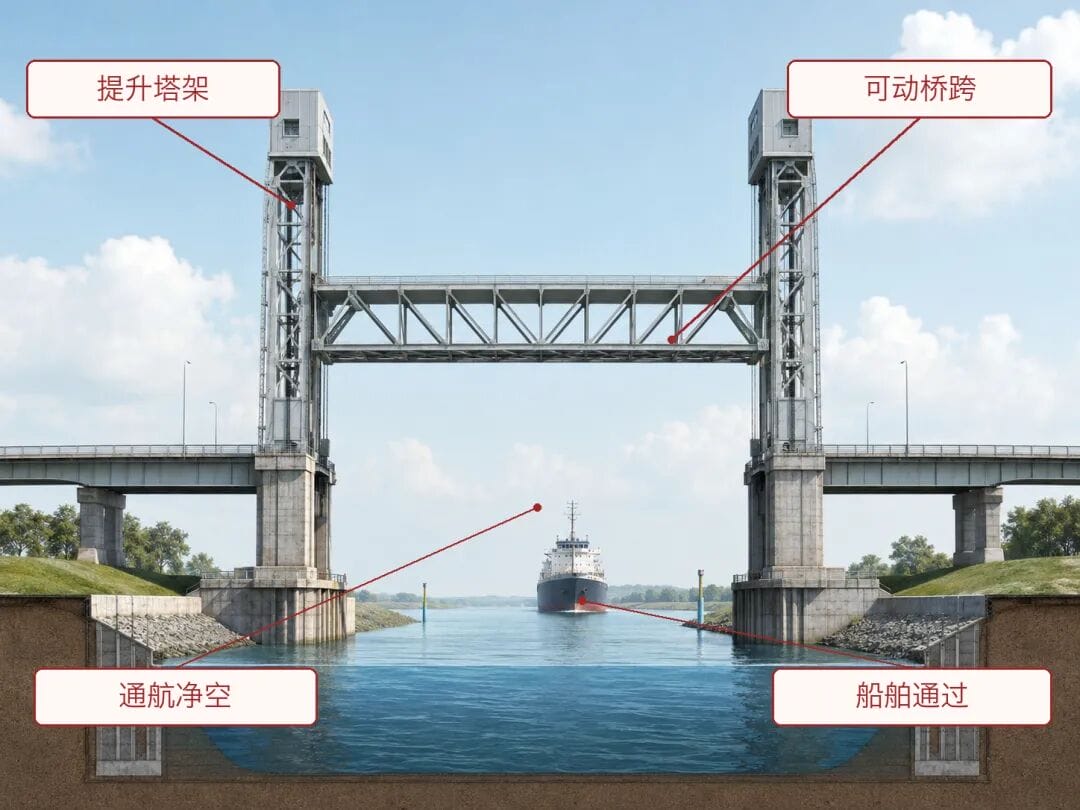

— 07 活动桥：通过可动桥跨为通航让出空间

把前面七种桥型合起来看，其实读一座桥有一套通用思路。

这五个问题一问，桥梁就不再只是一个外形漂亮的建筑物，而会变成一套可以读懂的工程系统。

它把许多看不见的力，最后变成了看得见的形状。

受拉的钢索成为桥上的斜线，承压的拱圈成为跨过河谷的弧线，梁的弯曲、墩台的支撑和基础的承载共同托起桥面上的车流。我们站在桥上时，看到的是一条路。工程人员看到的，则是一条荷载传递路径，也是一组在施工过程中不断变化的受力体系。桥为什么要长成这个样子？因为它必须用自己的结构语言，回答脚下这片土地提出的问题。

下一篇，我们继续看一座桥真正开始施工以后，基础、墩台和上部结构怎样一步一步把这条路托起来。
